空氣驅動風囊泵（Bellows Pump)（日本進口）

本產品是由日本SIGMA TECHNOLOGY設計並生產組裝的新型風囊泵（Bellows   Pump),產品不同於傳統構造的軸杆式風囊泵（腔體內采用軸杆連接兩側風囊泵壁），本產品采用新型風囊氣缸（Bellows   Clindery）方式設計，減少了傳統型風囊泵腔體內軸標對液體流動的阻礙，使吸吐液體更流暢，脈動更平穩。

傳統型風囊泵的內部結構簡介：

風囊泵做為化學工業的藥液供給，半導體行業的清洗等到必備的動力源已經被應用了30幾年。傳統型風囊泵采用風囊腔體內側軸軒連接設計，在單側風囊被空氣擠壓時，由於軸軒連接的作用，另一側風囊會鼓起，從而達到單側擠壓送液，另一側膨脹吸液的效果。

但傳統型風囊泵存在如下問題：

1.雙風囊設計，軸軒連接設計造成部件過多，重量過大，體積過大。

2.風囊泵工作時，風囊從擠壓到膨脹或是相反運動時，有吐出液體的脈動變化較大的缺點。

3.為減少脈動，通常會裝有緩衝部件，緩衝部件讓泵估增大，成本升高。

4.風囊從擠壓到膨脹或是相反運動時，軸軒的往返運動亦會造成過大震動，尤其是對小流量，高精度設備，會造成比較大的危害影響。

5.風囊的擠壓膨脹變化控製由自身軟件或閥門控製，對於強酸強堿等到過為嚴酷的使用環境來說，信賴度不高。

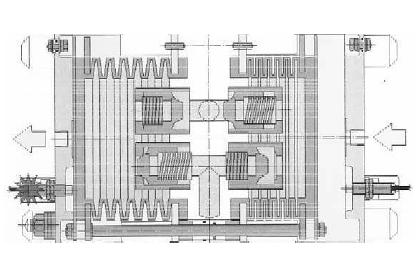

傳統型風囊泵的內部結構示意圖

新型風囊氣缸泵的內部結構簡介：

新型風囊氣缸泵的設計為單側風囊室（風囊與泵體外殼之間）用PTFE材料檔板分為兩室，向兩室內按時間分別注入壓縮空氣，由於氣閥的自動開閉，兩室的氣壓變化帶動量風囊的壓縮與膨脹，從而達到家吸吐液體的效果。

1.體積更小：由於去掉了腔體內的軸軒及緩衝部件設計，讓產品的組成部件變的更少，結更為簡，組成部件較傳統風囊泵少40%的部件，同流量產品體積更小。

2，重量更輕：部件減小，重量更輕。

3，脈動更小：采用非軸軒設計，以PTFE材料的精密組裝及PTFE材料的自潤滑作用達到風囊的自由往複運動。同時在檔板上加入微孔設計，讓風囊的運動更為了圓滑，脈動更小。

4.震動更小：無軸軒的慣性運動，風囊的運動更為圓滑，震動更小。

5.動轉安全：泵體內采用自重式閥門，垂直方向重力吸引方式閥門，使用上更為安全。

6.價格低廉：部件數量少，組裝時間隻有傳統風囊泵的1/10，製造成本更低。

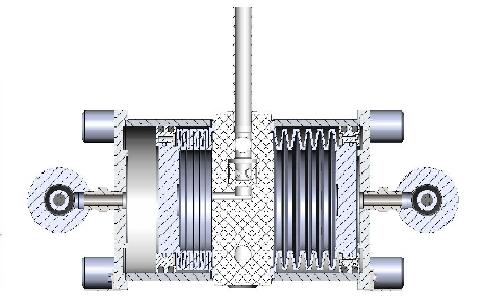

新型風囊泵的內部結構示意圖

可對應流量：5L/min, 15L/min, 40L/min, 60L/min, 100L/min,

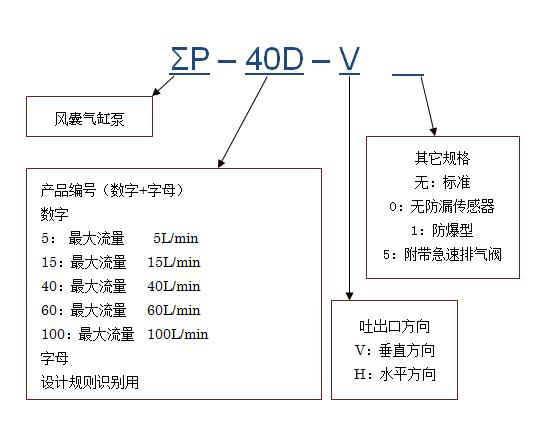

產品型號說明

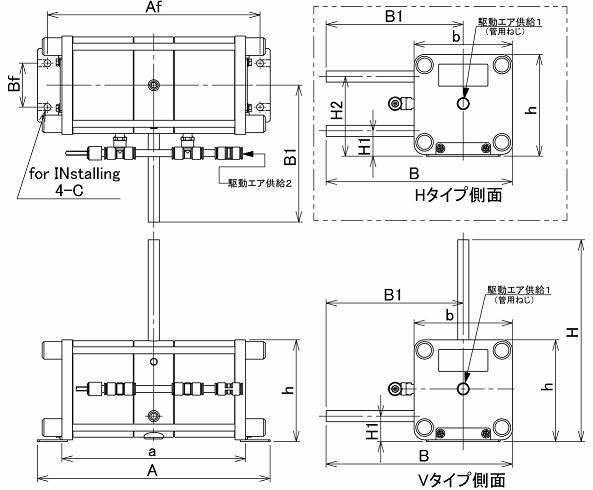

外形尺寸
