CMP dresser(pad conditioner, disk) CMP研磨墊修整器（台灣產），全樹脂基板結構


化學性機械研磨法（化學機械研磨，CMP）過程中主要的消耗性材料包括研磨墊（墊），研磨液（漿）和研磨墊調節器（墊調節器）。

晶圓表麵薄膜越不平坦，其階梯覆蓋能力也越差，容易造成高電阻與電遷移等等問題，因此，CMP技術為半導體製程的重要關鍵技術，可使晶圓表麵的薄膜層經化學機械研磨後具有平坦化的效果。

在CMP製程中，研磨墊和鑽石調節器間的交互作用是個複雜的過程，適當的應用與配合對CMP製程模組的成本有重要的影響。

CMP平坦化製程的優點

・提升微影製程的對焦能力及解析度。

・可降低製程中階梯覆蓋的情形。

・可降低蝕刻製程中過度蝕刻的情形。

・能有效降低缺陷密度。    能提升良率。

・適用於0.35mu以下的全麵平坦化製程。

・適用於介電層及金屬層等薄膜材質。

研磨墊調節器(Pad Conditioner)在CMP製程中的角色

在CMP製程中研磨墊研磨一段時間後，表麵須靠研磨墊調節器加以修整，目的是將使用過的研磨墊恢複到具有活性的粗糙值狀態，此可免除更換新的研磨墊而達到量產及節約成本的目的。 而能讓研磨墊隨時處在一致性有效應用的狀態下，並能延長Pad的使用壽命，最重要的關鍵即在於研磨墊調節器的適當應用上。 這些鑽石會移除CMP製程中所產生的附產物及部份的研磨墊材料，能再創造新的粗糙麵，達到維持CMP製程的一致性效率。 使用鑽石分布較均勻的研磨墊調節器，可獲得穩定且均勻的晶圓材料移除率，達到CMP製程平坦化的要求。

目前研磨墊調節器(Pad conditioner)的製造方式:

硬焊/燒結：金屬層容易在作業過程中產生汙染。                          穩定度較差、產品一致性較難控製。

電鍍：容易產生電裂現象。    金屬層容易在作業過程中產生汙染。    較容易會有掉粒的情況。

膠黏：製程溫度控製在40℃以下自然硬化，不影響鑽石強度結構。    處理麵定型於內真空模，定型過程在大氣均壓下完成，    能呈現一致性的品質。    無金屬成份，較無製程上的汙染。

本公司的全樹脂基板研磨墊調節器的特色

・采高強度加筋的聚合物作為膠黏的基質材料。

・生產過程以低溫黏結，能保持鑽石原來的結構強度。

・產品處理均在大氣均壓下完成定型作業，生產品質穩定。

・Disk運作壓力低，較不會影響Pad本身泡材彈性結構及使用壽命，在長時間運作條件下，仍然維持優越的穩定性。

・鑽石表麵分布均勻，使得作業數據設定值較為寬廣。    鑽石應用以非完整晶型者(非規則性麵體)，所有接觸處理端幾乎呈現銳利狀態。

・鑽石的應用(接觸)麵積，是藉由特殊模具製程處理，可快速提供不同製程粗糙度的應用或粗糙度的微調。

・嚴防鑽石脫落與斷裂情況發生，鑽石是以推壓循環方式處理，而非整麵性隨機的處理方式，故可徹底將鑽石強度較弱者全部汰除。

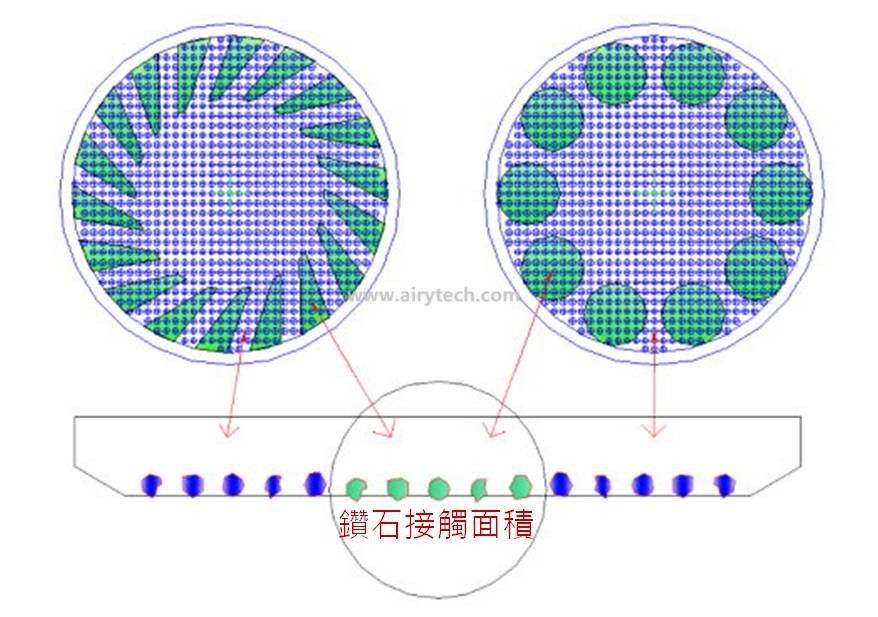

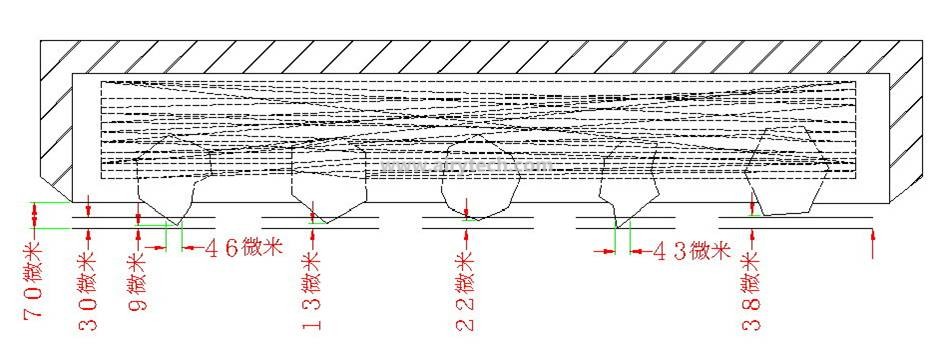

研磨墊調節器平麵圖	研磨墊修整器斷麵結構圖

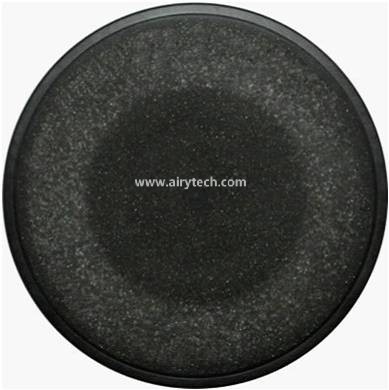

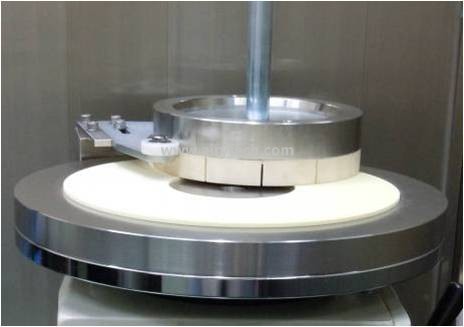

前貨前的鑽石幹磨脫粒檢查	表麵鑽石平麵的高度一致性的幹粉現色表麵檢測

結語：
   『3D空間排列』專利製造技術有多樣化的粗糙度處理布置方式，能縮短研發的寶貴時程，並可依需求提供最快速、最精準的產品。

能將研磨墊調節成具有均勻承壓值的細致性粗糙彈性麵體，確實活化研磨墊應用功能。

創新的排列設置鑽石技術，呈現最佳工作鑽石分布來調節特定研磨墊表麵的應用粗糙度，以提高CMP效率和降低缺陷率。

采用低溫樹脂工藝，確保鑽石本身的結構強度。    可確實達到低壓處理粗糙度應用值，使Pad麵體維持較高彈性，相對延長其壽命及維持高效率的研磨特性。

嚴防掉粒現象，鑽石體積包覆率達65%以上。    一致性的品質能創造極高效率、並降低生產成本。
